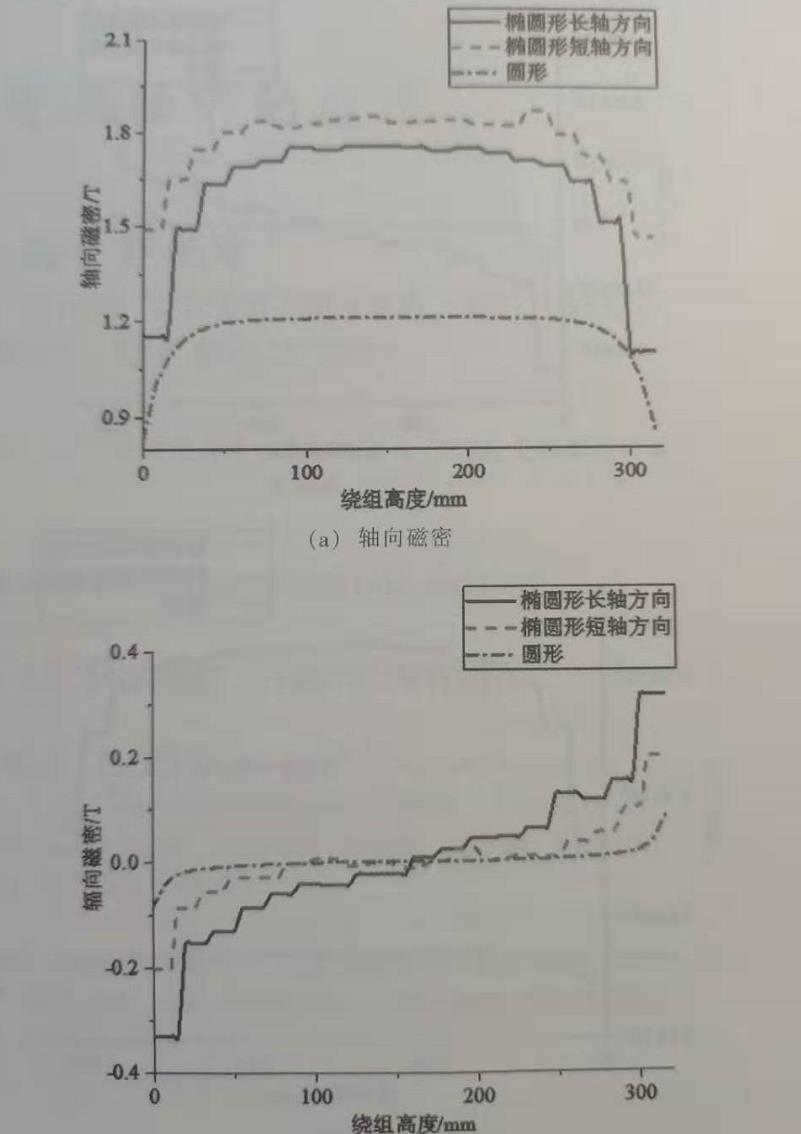

不同结构低压绕组在外部短路情况下，其轴向辐向磁通密度分布如图所示。

由图可以看出，三相短路后低压绕组磁密在值上大幅增加。这是由于铁心是非线性材料 ，当磁场强度增大到一定程度时，铁心达到饱和，随着影场强度的增大，主磁通的变化不大，漏磁通增大。因此，绕组中的磁通密度显著增大。三相短路后圆形绕组端部的辐向磁密小于椭圆形绕组端部的辐向磁密，且椭圆形绕组中部的辐向磁密变得稍不平稳。
具体分布规律及原因如下∶在轴向上，磁通密度先增大后减小，在绕组中部达到最大值，两端的磁通密度最小。在辐向上，绕组中部的磁通密度最
最大值，且两
小，然后向两端逐渐增大，在两端达到最大值，且两端的磁通密度反向。而低压绕组的磁通密度轴向分量要大于辐向分量。这是因为磁力线在绕组中间位
因此轴向磁
置与铁心轴向平行，几乎不发生弯曲，因此轴向磁较大，辐向磁密较小，但磁力线在绕组两端发生曲，且越靠近端部弯曲情况越严重，因此轴向磁密在靠近绕组两端时逐渐减小，而辐向磁密逐渐增大且方向相反
